相信在面对多样化的选择时，每位需要购买位置传感器的朋友都会有所困惑——究竟应该如何挑选最适合自己需求的那一款呢？位置传感器在现代科技中扮演着重要角色，广泛应用于智能手机、自动驾驶汽车、无人机、智能家居、工业自动化等领域。选择合适的位置传感器不仅能够提高系统的精度和可靠性，还能降低能耗和成本。在这里，Chipqry为您提供一份详尽的指南，帮助您了解选择位置传感器时需考虑的关键因素，让您能够轻松找到既符合预算又满足性能要求的位置传感器。

1.了解位置传感器

位置传感器是一种用于检测物体位置、方向或运动状态的设备。常见的位置传感器包括磁性传感器、光学传感器、陀螺仪、加速度计、GPS传感器等。这些传感器通过不同的原理检测位置信息，并将其转换为电信号输出，供后续处理和应用。

2.选择位置传感器的考虑因素

选择位置传感器时需要考虑多个因素，以确保所选传感器能够满足应用需求并提供可靠的性能。

以下是选择位置传感器时的主要考虑因素：

测量范围

确定传感器需要覆盖的最大距离，例如0-100mm、0-1m等。确定传感器需要测量的最大角度范围，例如0-360°、0-180°等。如果需要同时测量多个轴的位置，确保传感器支持多轴测量。

精度与分辨率

传感器测量值与真实值之间的差异，通常以百分比或毫米/度表示，例如±0.1%、±0.1mm、±0.1°。传感器能区分的最小输入变化，例如0.01mm、0.01°。传感器在相同条件下多次测量同一位置时的一致性。

响应速度

传感器从输入变化到输出稳定所需的时间，单位通常是毫秒（ms）或微秒（μs）。传感器每秒钟可以进行多少次测量，单位通常是赫兹（Hz）。

工作环境

传感器能否在预期的温度范围内正常工作，例如-40°C至+85°C。传感器是否耐潮湿，例如相对湿度0%至95%。传感器是否对电磁干扰敏感，是否需要屏蔽措施。传感器是否能承受振动、冲击等物理应力，是否有抗震设计。

安装空间

传感器的物理尺寸是否符合安装空间的要求，例如直径×长度。传感器是否有特定的安装方式或固定方法，例如螺纹安装、夹具固定等。传感器是否可以在不同方向上安装，例如垂直、水平。

电源要求

传感器的供电需求是否与现有系统兼容，例如5V DC、12V DC、24V DC。传感器的功耗是否在可接受范围内，例如<50mA、<100mA。

接口兼容性

传感器输出的是模拟信号（如0-10V、4-20mA）还是数字信号（如PWM、频率）。传感器是否支持所需的通信协议，例如I2C、SPI、CAN、Modbus等。传感器输出的数据格式是否符合控制系统的要求，例如ASCII、二进制。

成本效益

传感器的成本是否在预算范围内，包括购买成本和安装成本。传感器的性能与价格之间的平衡，是否物有所值。考虑长期使用中的维护、校准和更换成本。

可靠性和耐用性

传感器在长时间使用中的性能稳定性，是否需要定期校准。传感器在恶劣环境下的耐用性，例如耐腐蚀、耐磨损。传感器的预期使用寿命，例如100万次循环。

维护和支持

供应商提供的技术支持和服务质量，例如技术文档、培训、售后服务。传感器的维护和更换是否方便，是否有备用件供应。传感器是否具备自诊断功能，能够检测和报告故障。

特殊要求

如果应用在易燃易爆环境中，传感器是否具有相应的防爆认证，例如Ex ia IIC T6。传感器是否具有防水、防尘等防护等级，例如IP67、IP68。传感器是否能够在高振动环境下正常工作，例如振动频率范围和加速度范围。

法规和标准

传感器是否符合相关行业的标准和规范，例如ISO、IEC标准。传感器是否通过了必要的安全认证，例如CE、UL、RoHS等。

应用特定需求

某些应用可能需要传感器具备特定的功能，如自诊断、自校准、温度补偿等。传感器是否容易与现有的控制系统或其他设备集成，例如PLC、SCADA系统。供应商是否提供定制化服务，以满足特定的应用需求。

用户体验

传感器的安装、配置和操作是否简便。传感器是否配备友好的用户界面，例如显示屏、指示灯等。供应商是否提供详细的用户手册、编程指南和技术支持文档。

3.常见位置传感器详解

电位计

电位计是一种通过测量电触点沿电阻条的电压降来确定位置的装置，其特点是结构简单、成本低廉且易于集成，不过它也存在易磨损的问题，尤其在高振动环境中表现更为明显。由于这些特性，电位计被广泛应用于低成本的汽车和家用电器中。

根据工作方式的不同，电位计可以分为接触式并提供模拟量输出。具体到功能上，电位计有多种类型以适应不同的应用场景，例如线性电位计适用于直线运动的位置检测，旋转电位计则用于旋转运动的角度检测，而滑动电位计常用于需要手动调节的设备，如音量控制等。

光电式位置传感器（编码器）

光电式位置传感器，也称为编码器，其工作原理是利用光源（例如LED）与光敏元件（如光电晶体管）之间的相互作用，通过检测光束穿过或反射自光栅的变化来精确测量位置。这种传感器的特点是能够提供高分辨率和精度，不过它们对灰尘、水分等外界污染物较为敏感。因此，光电式位置传感器通常被应用于需要高精度定位的场合，比如数控机床和机器人技术中。

按照工作方式分类，光电式位置传感器可以是非接触式的，并提供数字量输出。从功能角度来看，光电式位置传感器包括增量编码器和绝对编码器两种主要类型，前者通过输出脉冲信号来测量相对位置变化，后者则为每个位置分配一个独特的编码以实现绝对位置的测量。此外，根据运动形式的不同，光电式位置传感器又可细分为用于直线运动位置检测的线性编码器和用于旋转运动角度检测的旋转编码器。

磁位置传感器

磁位置传感器基于磁场变化来检测位置，最常见的是采用霍尔效应传感器。这类传感器的一个显著优势是对污染不敏感，非常适用于汽车、工业自动化等恶劣环境中的应用。然而，磁位置传感器也可能存在磁滞效应，这会在一定程度上影响其测量精度。磁位置传感器属于非接触式，能够提供数字量或模拟量输出。

根据具体功能，磁位置传感器可分为几种类型：霍尔效应传感器主要用于检测磁场强度的变化，适用于开关或位置检测；磁阻传感器则是利用磁阻效应来检测磁场的方向和强度，适用于角度或位置检测；磁编码器则通过结合磁编码盘和磁传感器，实现高精度的位置检测。

磁致伸缩位置传感器

磁致伸缩位置传感器利用磁致伸缩材料的特性，通过测量磁波在材料中的传播时间来确定位置。这种传感器具有非接触式测量的特点，特别适用于高压、高温等极端环境下的应用，尽管其成本相对较高。

磁致伸缩位置传感器可提供模拟量或数字量输出，根据使用场景的不同，它可以分为线性磁致伸缩传感器和旋转磁致伸缩传感器。其中，线性磁致伸缩传感器主要用于直线运动的位置检测，常见于液位测量中；而旋转磁致伸缩传感器则适用于旋转运动的角度检测。

电容式位置传感器

电容式位置传感器的工作原理是通过检测两个电极之间电容量的变化来测量位置，其特点包括结构简单和功耗低，但这种传感器容易受到温度和湿度变化的影响。因此，它们最适合应用于对环境条件要求不高的场合。电容式位置传感器属于非接触式，通常提供模拟量输出。

依据具体的应用需求，电容式位置传感器可以分为几种类型：线性电容传感器主要用于直线运动的位置检测；平面电容传感器则适用于二维位置检测；而非接触式接近传感器可用于检测物体的接近程度。

感应式位置传感器（LVDT/RVDT）

感应式位置传感器，如线性可变差动变压器（LVDT）和旋转可变差动变压器（RVDT），是基于电磁感应原理设计的，通过检测磁芯在线圈中位置的变化来测量位置。这类传感器以其高精度和高可靠性著称，非常适合用于苛刻的工作环境，因此被广泛应用于航空、军事等对精度和可靠性要求极高的领域。感应式位置传感器是非接触式的，并提供模拟量输出。

根据具体功能，它们可以进一步划分为：LVDT用于直线运动的位置检测；RVDT用于旋转运动的角度检测；而微型LVDT则是针对空间受限的应用设计的。

超声波位置传感器

超声波位置传感器通过发射超声波并测量其回波时间来确定目标的距离，具备非接触式测量的特点，特别适合用于远距离检测。然而，这种传感器的测量结果可能会受到温度和声速变化的影响。超声波位置传感器通常提供数字量输出，适用于需要非接触式测量的场合，如自动化仓库和车辆倒车辅助等。

根据功能不同，超声波位置传感器可以分为单点测距传感器、多点测距传感器和超声波避障传感器等多种类型，分别用于测量单一目标的距离、同时测量多个目标的距离以及车辆或机器人的避障检测。

激光位置传感器

激光位置传感器通过使用激光束扫描目标并测量反射时间来确定位置，具有高精度、高速度和大测量范围的特点。这种传感器适用于需要精密测量和远程检测的场合，例如工业生产线和科学研究等领域。激光位置传感器是非接触式的，并提供数字量输出。

根据具体功能，激光位置传感器可以分为激光测距仪、激光位移传感器和激光扫描仪等类型，分别用于长距离精确测距、高精度位置检测以及三维空间的位置检测和建模。

4.选择位置传感器的步骤

①明确应用需求

确定传感器需要覆盖的最大距离或角度范围。明确所需的测量精度和分辨率。确定系统对传感器响应时间的要求。

考虑传感器将工作的温度、湿度、电磁干扰等环境条件。确认可用的安装空间和尺寸限制。

了解传感器的供电需求，确保与现有系统兼容。确定传感器的输出信号类型（模拟量、数字量）和通信协议（如I2C、SPI等）。

②初步筛选传感器类型

根据应用需求选择接触式（如电位计）或非接触式（如光电编码器、磁传感器）传感器。根据运动类型选择线性位置传感器（如LVDT）或旋转位置传感器（如旋转编码器）。根据控制系统的需求选择模拟量输出或数字量输出的传感器。

③详细评估候选传感器

对比各候选传感器的技术参数，如精度、分辨率、响应时间、工作温度范围等。查阅传感器的可靠性数据和用户评价，了解其在类似环境中的表现。比较不同传感器的价格，权衡性能和成本之间的关系。考察供应商的技术支持和服务质量，确保在使用过程中能够得到及时的帮助。

④进行测试验证

在实际应用环境中进行初步测试，验证传感器的性能是否符合要求。评估传感器在长时间使用中的稳定性和可靠性。在极端条件下（如高温、低温、高湿、振动等）测试传感器的表现。

⑤综合评估与选择

汇总所有测试结果，评估各候选传感器的综合性能。根据评估结果和预算限制，选择最合适的传感器。联系供应商采购选定的传感器，并进行安装调试。

⑥后期维护与优化

定期检查传感器的工作状态，确保其正常运行。遇到问题时及时联系供应商或技术人员进行故障排除。根据实际使用情况，不断优化传感器的配置和系统设置。

5.实际应用案例

案例1：工业自动化

应用场景：机械臂位置检测

需求：

测量范围：0-360°

精度：±0.1°

响应速度：≤10ms

工作环境：车间内，温度范围-10°C至+50°C，有振动和灰尘

安装空间：机械臂关节处，空间有限

接口兼容性：需要支持CAN通信协议

成本效益：中等成本

选择过程：

初步筛选：考虑旋转编码器和磁编码器。

详细评估：

旋转编码器：高精度、高分辨率，但对灰尘敏感。

磁编码器：对灰尘不敏感，适合恶劣环境，但成本略高。

测试验证：在实际环境中测试磁编码器的性能，确保其在振动和灰尘条件下仍能保持高精度。

最终选择：选择磁编码器，因为其在恶劣环境下的可靠性和稳定性更好。

案例2：汽车行业

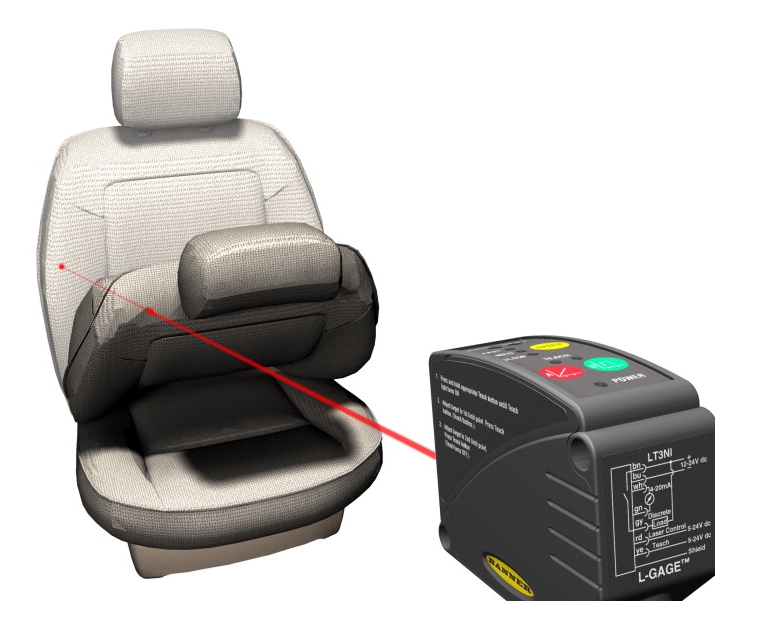

应用场景：汽车座椅位置检测

需求：

测量范围：0-500mm

精度：±1mm

响应速度：≤100ms

工作环境：车内，温度范围-40°C至+85°C，有电磁干扰

安装空间：座椅底部，空间有限

接口兼容性：需要支持LIN通信协议

成本效益：低成本

选择过程：

初步筛选：考虑电位计和磁致伸缩传感器。

详细评估：

电位计：成本低，但易磨损，不适合长期使用。

磁致伸缩传感器：非接触式，寿命长，但成本较高。

测试验证：在实验室环境中测试磁致伸缩传感器的性能，确保其在电磁干扰和温度变化条件下仍能保持高精度。

最终选择：选择磁致伸缩传感器，因为其在汽车环境中的可靠性和寿命更长。

6.结论

选择合适的位置传感器需要综合考虑多方面的因素。从了解各种位置传感器到明确应用需求，再到评估性能指标、环境适应性、品牌服务、成本效益以及法律法规等多个维度进行一一分析对比，才能最终挑选出最适合的产品。希望看完以上内容能对您在选择和使用位置传感器时有所帮助。
